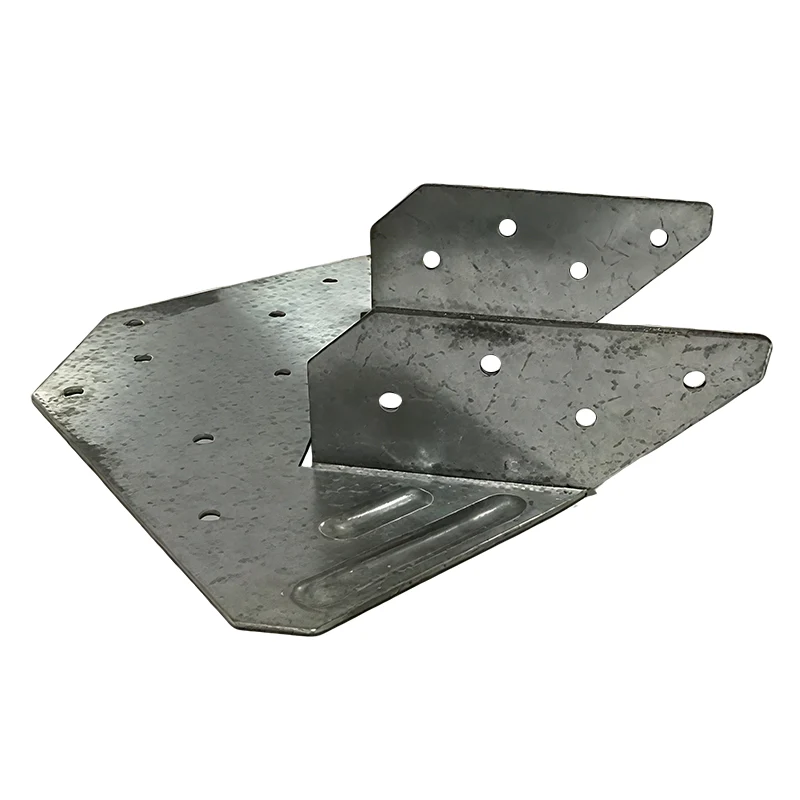

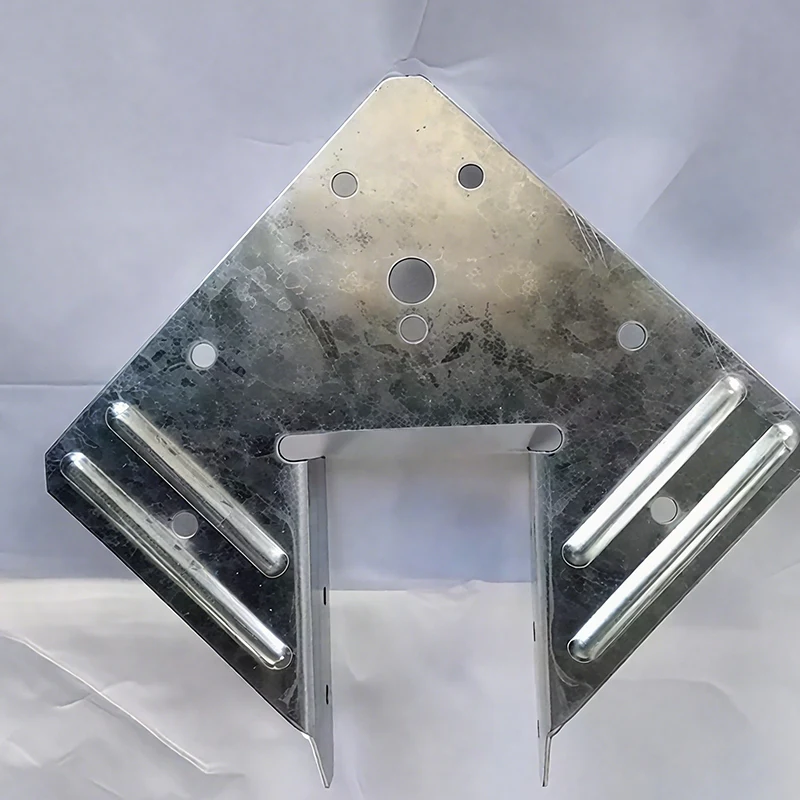

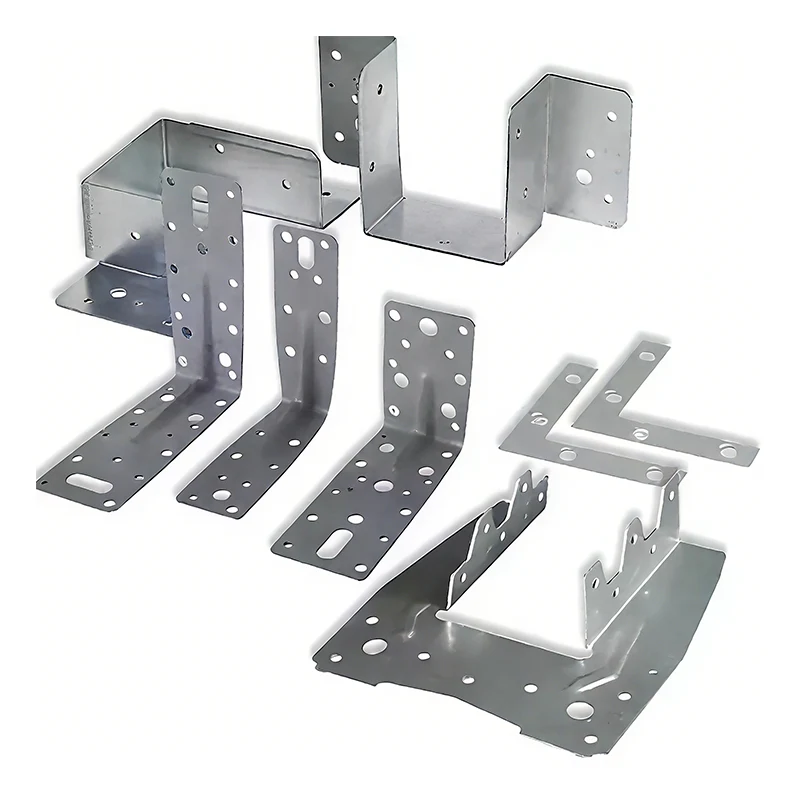

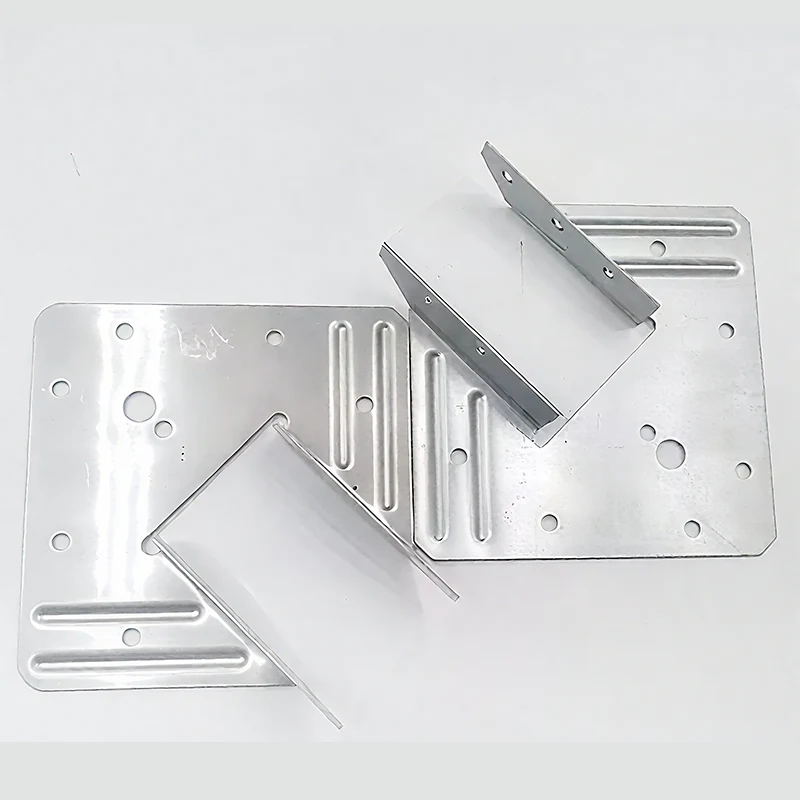

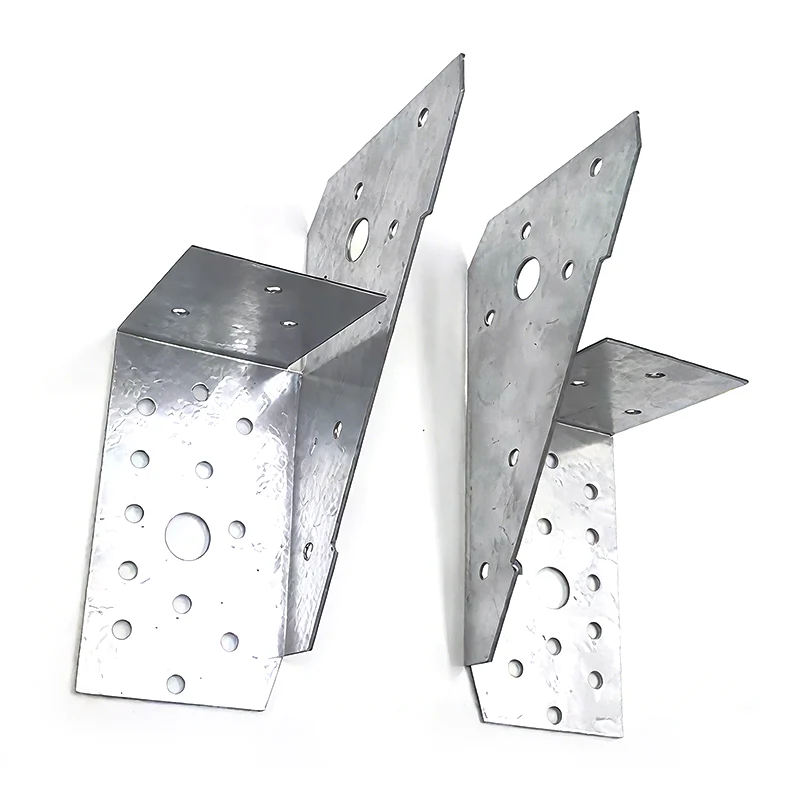

Lakštinio metalo dalys CNC apdirbtos dalys yra pritaikytos dalys, apdorotos kompiuterinio skaitmeninio valdymo technologija. Jie turi didelį matmenų tikslumą ir formos sudėtingumą ir gali patenkinti individualius specialių struktūrų ar specialių funkcijų poreikius.
Prekinis ženklas: S-SEN
Metalo lakštų dalys CNC apdirbtos dalys naudoja CNC frezavimo stakles, langų langus ir kitą kelių ašių apdorojimo įrangą, kad tiksliai apdorotų metalą ir kitas žaliavas. Remdamiesi CAD/CAM skaitmeninėmis darbo eigomis, dizainą paverčiame galutiniais gaminiais.
Lankstus pritaikymas: palaiko masinę gamybą, leidžia pritaikyti medžiagas, struktūras ir procesus, užtikrinant greitą reagavimą.
Proceso grandinė: integruoja tekinimo, frezavimo ir šlifavimo procesus, leidžiančius greitai vystytis nuo prototipo iki masinės gamybos.
CNC apdirbtos pritaikytos dalys gali būti naudojamos aukščiausios klasės gamybos srityse, tokiose kaip automobilių variklių dalys, tikslūs instrumentai ir įranga, taip pat tinka prototipams kurti naujo produkto tyrimų ir plėtros etape.
|
Parametrų kategorija |
Specifikacijos projektai |
techninis parametras |
Pastabos |
|
Medžiagų apimtis |
metalinė medžiaga |
Aliuminio lydinys (6061/5052/7075), nerūdijantis plienas (304/316), anglinis plienas, žalvaris, titano lydinys |
Palaikykite specialų medžiagų pritaikymą |
|
nemetalinė medžiaga |
ABS, PC, PMMA, POM, nailonas, bakelitas |
Apdorojimo technologija turėtų būti parinkta atsižvelgiant į charakteristikas |
|
|
darbų spektras |
Frezavimo matmenys |
Didžiausias 1200×800×300 mm |
Penkių ašių jungčių apdorojimas |
|
Formavimo matmenys |
DaugiausiaΦ150×300mm |
Keturių ašių tikslumas tekinimas |
|
|
Minimalus funkcijos dydis |
- |
0,5 mm (tranšėja / skylė) |
Priklauso nuo medžiagos |
|
darbinis tikslumas |
matmenų tolerancija |
±0,01 mm (frezavimas) / ± 0,005 mm (tekinimas) |
Remiantis ISO 2768-M standartu |
|
geometrinė tolerancija |
Plokštumas 0,02 mm / koncentriškumas 0,01 mm |
Galima pasiekti aukštesnius tikslumo reikalavimus |
|
|
paviršiaus šiurkštumas |
- |
Ra 0,8 μm (frezavimas) / Ra 0,4 μm (tekinimas) |
Poliruoti iki Ra 0,2μm |
|
Proceso pajėgumas |
Frezavimo charakteristikos |
Sudėtingi paviršiai, ertmės, sriegiai, specialios skylės |
Palaikykite 3+2 padėties nustatymo apdorojimą |
|
Posūkio charakteristikos |
Velenas, įvorė, sriegis, kūginis paviršius, lenktas paviršius |
Palaikomas frezavimas ir kompozitų apdirbimas |
|
|
Specialus procesas |
gilios skylės darbas |
Gylio santykis 5:1 |
Reikalingi specialūs įrankiai |
|
Plonų sienų apdirbimas |
0,5 mm |
Reikalingi specialūs įrankiai |
|
|
konfigūracija |
skaitmeninio valdymo sistema |
Siemens 840D, Fanuc, Mitsubishi |
Penkių ašių jungties valdymas |
|
įrankių sistema |
HSK63, BT40 įrankių laikiklis |
Didelio greičio pjovimo nustatymas |
|
|
aptikimo prietaisas |
Trijų koordinačių matavimo mašina, dvimatis vaizdo matuoklis |
Viso dydžio patikrinimo ataskaita |
|
|
paviršiaus paruošimas |
anodinė oksidacija |
Natūralus/juodas/spalvotas oksidas, plėvelės storis 5-25μm |
Specialus aliuminio lydinys |
|
galvanizavimo technologija |
Nikeliavimas, chromavimas, cinkavimas, plėvelės storis 5-15μm |
Korozijos ir susidėvėjimo apdorojimas |
|
|
gydymas purškimu |
Miltelinis dažymas, dažymas purškimu, plėvelės storis 30-100μm |
Galimos kelios spalvos |
|
|
specialus tvarkymas |
Šlifavimas, poliravimas, smėliavimas, piešimas |
Atitinka išvaizdos reikalavimus |
